Centres d'usinage à 5 axes
Mazak usinage à 5 axes VARIAXIS
Avec la série «VARIAXIS», nous disposons d'un large éventail de gammes et de supports pour les systèmes d'automatisation afin de répondre aux besoins des différents clients. L'usinage sur plusieurs faces et le traitement de surfaces courbes complexes en 3D avec un contrôle simultané de 5 axes sont possibles avec un seul réglage.
Type de table à bascule
| Nom de série | Taille de la palette | Attachement outil | Vitesse de roation max. | Dimension max. de la pièce |
|---|---|---|---|---|

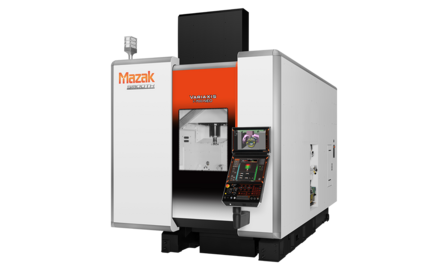

| Respectueux de l'environnement VARIAXIS i NEO | Ø 600 mm × largeur 500 mm / Ø 700 mm × largeur 500 mm | BT40 | 12'000 min-1 (rpm) | Ø 700 mm × 450 mm / Ø 850 mm × 500 mm |
|
| Ø 800 mm × largeur 630 mm | BT50 | 10'000 min-1 (rpm) | Ø 850 mm × 500 mm (Ø 1000 mm × 415 mm) |
| Best-Seller VARIAXIS i | Ø 500 mm × largeur 400 mm à Ø 600 mm × largeur 500 mm | BT40 | 12'000 min-1 (rpm) | Ø 500 mm × 350 mm to Ø 850 mm × 500 mm |
|
| Ø 1050 mm × largeur 800 mm | BT50 | 12'000 min-1 (rpm) | Ø 1250 mm × 900 mm |
| Modèle d'entrée compact Automation disponible VARIAXIS C | Ø 600 mm × largeur 500 mm | BT40 | 12'000 min-1 (rpm) | Ø 730 mm × 450 mm |
|
| Ø 700 mm × largeur 500 mm | BT40 | 12'000 min-1 (rpm) | Ø 850 mm × 500 mm |
| Modèle d'entrée compact VARIAXIS j | Ø 500 mm × largeur 400 mm | BT40 | 12'000 min-1 (rpm) | Ø 500 mm × 350 mm |
| Production à haute dosage Automation disponible VARIAXIS i-300 AWC | Interface de serrage / HSK-A100 porteur | BT40 | 12'000 min-1 (rpm) | Ø 350 mm × 315 mm |
Type de broche basculante
| Nom de série | Taille de la palette | Attachement outil | Vitesse de roation max. | Dimension max. de la pièce |
|---|---|---|---|---|
| Broche basculante (axe B) Vertical Pour les grandes pièces VORTEX i-V | 630 mm × 630 mm | BT50 | 10'000 min-1 (rpm) | Ø 1050 mm × 1000 mm / Ø 1250 mm × 1400 mm |
|
| 800 mm × 800 mm | BT50 | 10'000 min-1 (rpm) | Ø 1500 mm × 1500 mm / Ø 1700 mm × 1600 mm |
| Broche basculante (axe B) Double colonne Pour les grandes pièces VORTEX e-V | 800 mm × 800 mm | BT50 | 10'000 min-1 (rpm) | Ø 1450 mm × 1600 mm / Ø 1500 mm × 1655 mm |
| | de 1000 mm × 1000 mm | BT50 | 10'000 min-1 (rpm) | Ø 2050 mm × 1600 mm / Ø 2300 mm × 1684 mm |
| Broche basculante (axe B Table fixe Pour les grandes pièces VTC | 3500 × 820 mm | BT40 | 18'000 min-1 (rpm) | Ø 820 mm × 3690 mm |
| Industrie aérospatiale Broche basculante (axes A/B) VORTEX II | 3240 mm × 810 mm / 4000 mm × 1250 mm | BT50 | 10'000 min-1 (rpm) | 3240 mm × 810 mm × H 725 mm / 4000 mm × 1480 mm × H 735 mm |
| Usinage 5 axes à grande vitesse Broche basculante (axes A/B) VORTEX HORIZONTAL PROFILER | 4000 mm × 1250 mm / 4000 mm × 1600 mm | Production de la broche / 45 / 120 kW (notation cont.) | 26'000 min-1 (rpm) / 30'000 min-1 (rpm) | 4000 mm × 1600 mm × H 500 mm |
Fonction spécifique
| Nom de série | Taille de la palette | Attachement outil | Vitesse de roation max. | Dimension max. de la pièce |
|---|---|---|---|---|
| Horizontal Usinage 5 axes à grande vitesse HCR | 500 mm × 500 mm | BT40 | 12'000 min-1 (rpm) | Ø 700 mm × 643 mm |
| Moules et matrices Usinage de haute précision UD | 320 mm × 320 mm | HSK-E40 | 45'000 min-1 (rpm) | Ø 400 mm × 300 mm |
Double Colonne (avec axe W)
| Nom de série | Taille de la palette | Attachement outil | Vitesse de roation max. | Dimension max. de la pièce |
|---|---|---|---|---|
| Centre d'usinage Tête universelle VERSATECH | 3000 mm × 2100 mm à 10'000 mm × 3100 mm | BT50 | 8000 min-1 (rpm) | 3000 mm × 2750 mm × H 1750 mm to 10'000 mm × 3750 mm × H 1750 mm |
